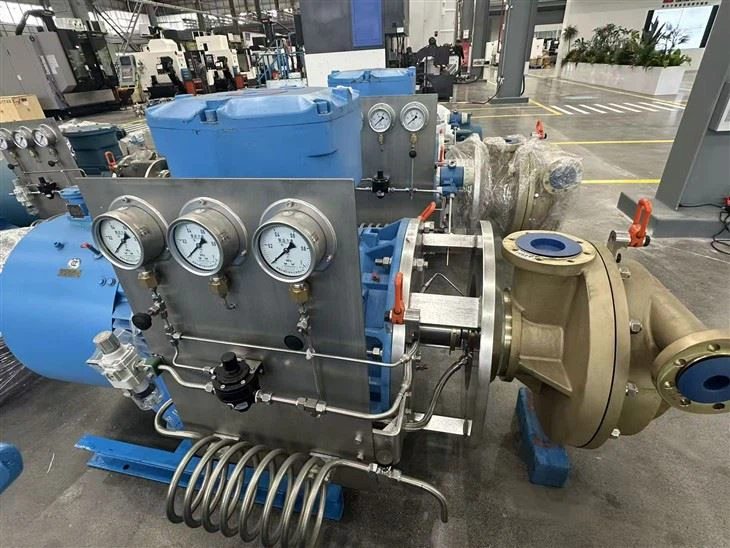

उच्च प्रदर्शन भूलभुलैया सील क्रायोजेनिक केन्द्रापसारक पंप

मुख्य विशेषताएं और तकनीकी लाभ

1. उन्नत भूलभुलैया सीलिंग प्रौद्योगिकी

पंप एक उच्च परिशुद्धता भूलभुलैया सील प्रणाली से सुसज्जित है, जो इसे पारंपरिक क्रायोजेनिक पंपों से अलग करने वाला मुख्य लाभ है। भूलभुलैया सील में कई वैकल्पिक स्थिर और घूमने वाले दांत होते हैं, जो कुंडलाकार अंतराल की एक श्रृंखला बनाते हैं जो क्रायोजेनिक माध्यम के लिए एक टेढ़ा प्रवाह पथ बनाते हैं। यह संरचना क्रायोजेनिक तरल और उसके वाष्प के रिसाव को प्रभावी ढंग से रोकती है, जिससे सील घटकों के बीच सीधे संपर्क के बिना उत्कृष्ट सीलिंग प्रदर्शन प्राप्त होता है। यांत्रिक सील के विपरीत, भूलभुलैया सील में कोई घिसने वाला भाग नहीं होता है, जो पारंपरिक सीलबंद पंपों की तुलना में 30% तक विस्तारित सेवा जीवन के साथ दीर्घकालिक स्थिर संचालन सुनिश्चित करता है, और रखरखाव की आवृत्ति और लागत को काफी कम करता है।

2. सुपीरियर क्रायोजेनिक प्रतिरोध

अत्यधिक कम तापमान वाली कामकाजी परिस्थितियों के अनुकूल डिज़ाइन किया गया, यह पंप भंगुर फ्रैक्चर, विरूपण या प्रदर्शन में गिरावट के बिना, -196 डिग्री से -50 डिग्री के तापमान रेंज में स्थिर प्रदर्शन बनाए रखता है। पंप बॉडी, इम्पेलर और शाफ्ट जैसे मुख्य घटक उच्च गुणवत्ता वाले क्रायोजेनिक प्रतिरोधी सामग्री से बने होते हैं: पंप बॉडी और इम्पेलर के लिए ऑस्टेनिटिक स्टेनलेस स्टील (304L/316L), जो कम तापमान पर उत्कृष्ट कठोरता और संक्षारण प्रतिरोध सुनिश्चित करता है; शाफ्ट के लिए मार्टेंसिटिक आयु स्टील (17{12}}4पीएच), कम तापमान की ताकत और पहनने के प्रतिरोध को बढ़ाने के लिए गहरा शीतलन उपचार। ठंड से होने वाले नुकसान को कम करने के लिए पंप हेड को हाई-वैक्यूम इंसुलेशन जैकेट में लपेटा जाता है, जिससे लंबे समय तक कम तापमान वाले वातावरण में भी लगातार संचालन सुनिश्चित होता है।

3. विस्फोट-प्रूफ़ सुरक्षा डिज़ाइन

अंतर्राष्ट्रीय विस्फोट-रोधी मानकों (ATEX, IECEx) के अनुरूप, पंप के मोटर और विद्युत घटक विस्फोटक वातावरण में संभावित प्रज्वलन स्रोतों को खत्म करने के लिए विस्फोट-प्रूफ कॉन्फ़िगरेशन को अपनाते हैं। भली भांति बंद करके सील की गई मोटर हाउसिंग, भूलभुलैया सील की रिसाव रोकथाम के साथ मिलकर, मोटर में ज्वलनशील क्रायोजेनिक वाष्प के प्रवेश को प्रभावी ढंग से रोकती है, जिससे कठोर वातावरण में सुरक्षित संचालन सुनिश्चित होता है जहां ज्वलनशील और विस्फोटक मीडिया मौजूद होते हैं। यह दोहरी सुरक्षा सुरक्षा डिज़ाइन लीक, आग और विस्फोट के जोखिम को बहुत कम कर देता है।

4. उच्च दक्षता और स्थिर संचालन

एक अनुकूलित हाइड्रोलिक डिजाइन और कम {{0}गतिशील {{1}असममिति प्ररित करनेवाला को अपनाते हुए, पंप पारंपरिक क्रायोजेनिक पंपों की तुलना में ऊर्जा खपत को 15{4}}25% तक कम करते हुए उच्च प्रवाह दर और हेड प्राप्त करता है। भूलभुलैया सील का गैर संपर्क डिज़ाइन घर्षण और ऊर्जा हानि को कम करता है, जिससे परिचालन दक्षता में और सुधार होता है। अनुकूलित पंप संरचना आउटलेट दबाव स्पंदन को कम करती है, स्थिर मोटर लोड, कम शोर (75dB से कम या उसके बराबर), और कम कंपन सुनिश्चित करती है, जो औद्योगिक परिदृश्यों में दीर्घकालिक निरंतर संचालन के लिए उपयुक्त है।

आवेदन

एलएनजी उद्योग: एलएनजी टर्मिनल, गैसीकरण स्टेशन, ईंधन भरने वाले स्टेशन और परिवहन हस्तांतरण प्रणाली

वायु पृथक्करण उद्योग: वायु पृथक्करण संयंत्रों में तरल नाइट्रोजन, तरल ऑक्सीजन और तरल आर्गन का स्थानांतरण

पेट्रोकेमिकल उद्योग: कम तापमान प्रतिक्रिया प्रणाली, क्रायोजेनिक भंडारण, और प्रसंस्करण में क्रायोजेनिक माध्यम हैंडलिंग

हाइड्रोजन ऊर्जा उद्योग: हाइड्रोजनीकरण स्टेशनों और भंडारण एवं परिवहन प्रणालियों में तरल हाइड्रोजन स्थानांतरण

अन्य उद्योग: औद्योगिक गैस प्रसंस्करण, कम तापमान वाली प्रयोगशालाएँ, और क्रायोजेनिक प्रशीतन प्रणाली
